Maskinval: Hur man uppskattar den effekt som krävs för en skruvfartygslossare

Att välja rätt Skruv skeppslossare för din hamndrift är ett avgörande beslut som direkt påverkar effektivitet, driftskostnader och långsiktig tillförlitlighet. Kärnan i denna urvalsprocess ligger den exakta uppskattningen av effektbehovet. En underdimensionerad motor leder till frekvent avstängning, ökat underhåll och misslyckande med att uppnå målavlastningshastigheter, medan en överdimensionerad motor leder till onödiga investeringar och högre energiförbrukning. Den här guiden ger en omfattande, steg-för-steg metod för att uppskatta kraften som behövs för en Skruv skeppslossare , fördjupa sig i de nyckelfaktorer och beräkningar som definierar skruvtransportörens effektberäkning för dessa komplexa maskiner. En ordentlig effektuppskattning för bulklossare är grundläggande för att säkerställa optimal prestanda och avkastning på investeringen.

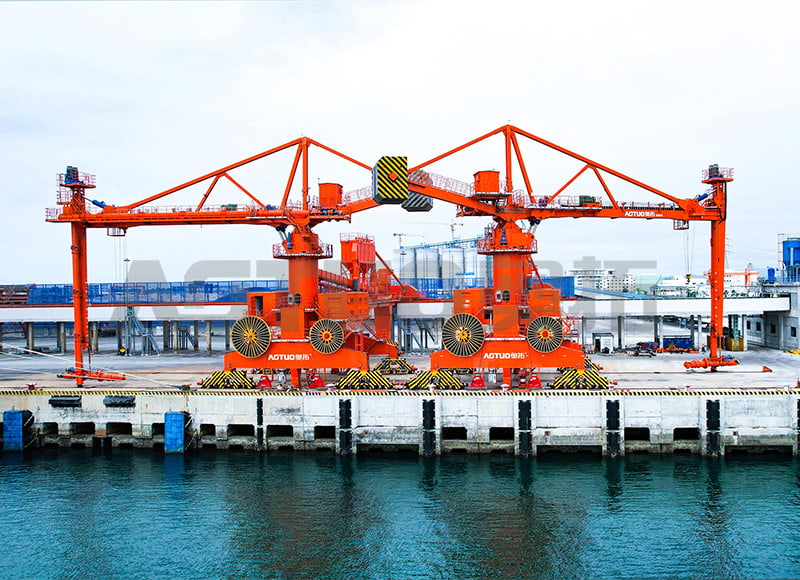

1000-70000 DWT 200-1500t/h Rail mobil skruvfartygslossare

Förstå kärnkomponenterna i energibehovet

Den totala effekten som krävs för att driva en Skruv skeppslossare är inte ett enda värde utan summan av flera distinkta komponenter. Var och en av dessa komponenter representerar en kraft som motorn måste övervinna för att flytta material från fartygets lastrum till det landbaserade mottagningssystemet. Att förstå dessa element är det första steget i någon korrekt dimensioneringsguide för avlastningsmotor .

• Materialhanteringskraft (P _H ): Detta är kraften som behövs för att faktiskt lyfta och flytta bulkmaterialet längs skruvtransportörens längd och lutning. Det är direkt relaterat till transportörens kapacitet, lyfthöjd och längd.
• Materialfriktionskraft (sid _F ): När materialet rör sig, gnuggar det mot skruvgängorna och tråget, vilket skapar friktion. Denna komponent påverkas av materialets nötningsförmåga och dess inre friktionskoefficient.
• Töm transportörens kraft (sid _E ): Detta är kraften som krävs för att helt enkelt köra avlastaren tom och övervinna den mekaniska friktionen i lager, växellådor och andra rörliga delar.
• Ytterligare laster: Lutande drift, miljöfaktorer som vindmotstånd på bommen och kraften som behövs för anslutna system som tuff- och svängrörelser bidrar också till den totala efterfrågan.

Nyckelfaktorer som påverkar effektkraven

Att noggrant uppskatta effekt är ett problem med flera variabler. Innan några beräkningar kan påbörjas är det viktigt att samla in specifika data om materialet som ska hanteras och avlastarens driftsparametrar. Dessa data utgör grunden för en tillförlitlig effektuppskattning för bulklossare .

• Materialbulkdensitet (γ): Vikten per volymenhet (t.ex. kg/m³) av materialet. Tyngre material som järnmalm kräver betydligt mer kraft än lättare material som spannmål.
• Lossningskapacitet (Q): Den önskade massflödeshastigheten (t.ex. ton per timme). Detta är en primär drivkraft för strömbehovet.
• Transportörens längd (L) och lutning (H): Det totala horisontella avståndet och den vertikala lyfthöjden måste materialet transporteras. Längre och brantare transportörer kräver mer kraft.
• Materialfriktionsfaktor (f): Ett dimensionslöst värde som representerar materialets flödesegenskaper och dess interaktion med transportörens ytor. Det är högre för klibbiga eller nötande material.
• Fyllningskoefficient (φ): Förhållandet mellan tvärsnittsarean fylld med material och den totala tillgängliga arean. Normalt är detta mellan 15 % och 45 % för skruvtransportörer för att förhindra överbelastning.

Jämförelsetabell för materialegenskaper

Bulkmaterialets egenskaper är kanske den viktigaste variabeln. Följande tabell ger typiska värden för vanliga material, som är avgörande indata för skruvtransportörens effektberäkning .

En steg-för-steg effektberäkningsmetod

Även om detaljerad programvara ofta används för slutliga konstruktioner, ger en manuell uppskattning ovärderlig insikt. Följande metodik, baserad på CEMA (Conveyor Equipment Manufacturers Association) standarder, beskriver processen för en grundläggande horisontell skruvtransportör. Detta utgör kärnan i någon dimensioneringsguide för avlastningsmotor .

Steg 1: Beräkna materialhanteringskraft (sid _H )

Detta är kraften som krävs för att flytta materialets massa över det erforderliga avståndet. Formeln är:

P _H (kW) = (C * L * g) / 3600

Där: C = Kapacitet (kg/h), L = Transportörens längd (m), g = Tyngdkraften (9,81 m/s²). För lutande transportörer ersätts 'L' med den totala transportsträckan, vilket avsevärt ökar effektbehovet.

• Exempel: För en kapacitet på 500 t/h (500 000 kg/h) över 30 meter: P _H = (500 000 * 30 * 9,81) / 3600 = ~40,9 kW.
• Övervägande: Denna komponent är mest känslig för förändringar i kapacitet och lyfthöjd.

Steg 2: Beräkna materialfriktionseffekt (sid _F )

Detta står för friktionen mellan materialet och skruven/tråget. Formeln är:

P _F (kW) = (C * L * f) / 3670

Där: f är materialfriktionsfaktorn (t.ex. 1,5 för cement, 4,0 för klinker).

• Exempel (fortsätter): För cement (f=1,5) över 30 meter: P _F = (500 000 * 30 * 1,5) / 3670 = ~6,1 kW.
• Övervägande: Slipande material med en hög 'f'-faktor kommer att drastiskt öka detta värde.

Steg 3: Redogör för effektivitet och bestämma installerad effekt

De beräknade effektvärdena är teoretiska och tar inte hänsyn till mekaniska förluster. Den totala erforderliga effekten vid motoraxeln hittas genom att dividera summan av alla effektkomponenter med den totala drivverkningsgraden (η).

P _Totaltt = (P _H P _F P _E ) / η

• Effektivitet (η): För ett system som involverar en växellåda och lager är η typiskt mellan 0,85 och 0,95.
• Töm transportörens kraft (sid _E ): Detta kan uppskattas från tillverkarens data eller som en liten procentandel (t.ex. 5-10%) av materialeffekten för initiala uppskattningar.
• Slutlig storlek: En säkerhetsfaktor på 10-15% läggs vanligtvis till P _Totaltt för att komma fram till den slutgiltiga installerade motoreffekten, vilket säkerställer att den kan hantera startbelastningar och mindre överbelastningar.

Avancerade överväganden för tillämpningar i verkliga världen

Den grundläggande beräkningen ger en grund, men verklig skruvavlastningsspecifikation kräver att man tar hänsyn till mer komplex dynamik. Företag med omfattande ingenjörserfarenhet, såsom Hangzhou Aotuo Mechanical and Electrical Co., Ltd., integrerar dessa faktorer i sina konstruktioner för utrustning som kan hantera upp till 3000t/h.

• Variable Frequency Drives (VFD): Att använda en VFD gör att motorn kan arbeta med olika hastigheter och ger en "mjuk start", vilket minskar toppströmmen och den mekaniska påfrestningen under uppstart, som kan vara högre än köreffekten.
• Icke-standardvillkor: Operationer i extrem kyla kan påverka materialegenskaper och smörjmedelsviskositet, medan hög luftfuktighet kan öka vidhäftningen av vissa material, vilket båda påverkar effektbehovet.
• Flera drivenheter: För mycket långa skruvavlastare kan ström tillföras av flera motorer placerade med intervall längs längden för att förhindra överdriven vridning på skruvaxeln.
• Systemintegrationskraft: Summan effektuppskattning för bulklossare måste också inkludera den energi som krävs för att lyfta (höja/sänka) av bommen, svänga (rotera) av avlastaren och dammuppsamlingssystem.

FAQ

Vilket är det vanligaste misstaget vid dimensionering av en motor för en skruvavlastare?

Det vanligaste och mest kostsamma misstaget är att underskatta materialfriktionsfaktorn ('f'-värde) och systemets totala ineffektivitet. Ingenjörer fokuserar ofta på den grundläggande lyftkraften (P _H ) men misslyckas med att tillräckligt ta hänsyn till den extra energi som krävs för att trycka nötande eller klibbiga material som klinker eller vått kol genom tråget. Denna förbiseende, i kombination med en alltför optimistisk drivningseffektivitet, leder till att man väljer en underdimensionerad motor som konsekvent kommer att överbelasta, trippa och ha en förkortad livslängd. En robust dimensioneringsguide för avlastningsmotor betonar alltid konservativa, materialspecifika friktionsfaktorer.

Hur påverkar materialvalet effektberäkningen utöver enbart densitet?

Medan densiteten direkt påverkar materialhanteringskraften (s _H ), påverkar materialets fysiska egenskaper djupgående den materiella friktionskraften (P _F ). Ett slipmaterial som järnmalm eller klinker har en mycket hög friktionsfaktor ('f'), vilket kan multiplicera P _F komponent flera gånger över den hos ett fririnnande material som spannmål. Vidare kräver material med en tendens att kaka eller vidhäfta en lägre fyllningskoefficient (φ) för att förhindra blockeringar, vilket kan kräva att en skruv med större diameter körs med en annan hastighet för att uppnå samma kapacitet, vilket indirekt påverkar kraftbalansen. Därför en grundlig skruvtransportörens effektberäkning är omöjligt utan detaljerade materialegenskaper.

Är det bättre att ha en överdimensionerad eller underdimensionerad motor för en skruvavlastare?

Även om båda har nackdelar, är en underdimensionerad motor utan tvekan det sämre alternativet. En underdimensionerad motor kommer inte att leverera den erforderliga kapaciteten, stannar under belastning, överhettas och kräver konstant underhåll, vilket leder till alltför höga stillestånd och driftskostnader. En överdimensionerad motor kommer att utföra uppgiften på ett tillförlitligt sätt, samtidigt som den involverar ett högre initialt kapitalutlägg och potentiellt arbetar på en mindre effektiv punkt på sin effektkurva. Med moderna frekvensomriktare (VFD) kan driftsineffektiviteten hos en överdimensionerad motor mildras. När du är osäker är det därför en branschstandard att tillämpa en säkerhetsfaktor och luta dig mot en lite större motor för att säkerställa tillförlitlighet, en nyckelprincip i skruvavlastningsspecifikation .

Kan jag använda en standard skruvtransportörberäkning för en fartygslossningsapplikation?

Du kan använda det som utgångspunkt, men en fartygslossare introducerar unika komplexiteter som en standardberäkning kanske inte fångar upp. Operationens dynamiska karaktär – där längden och lutningen på den interna skruvtransportören kan ändras när bommen förskjuts och fartygets position ändras – betyder att effektbehovet inte är konstant. Dessutom motiverar behovet av hög tillförlitlighet i en krävande hamnmiljö dygnet runt, större säkerhetsfaktorer. Det rekommenderas starkt att använda specialiserad ingenjörsprogramvara eller rådgöra med erfarna tillverkare som har en dokumenterad meritlista inom effektuppskattning för bulklossare system som måste fungera under dessa variabla och hårda förhållanden.
